Peamised tööriistad, millele meie BIM-töö igapäevaselt toetub

BIM-projektide juhtimine ei toimu ainult visuaalse kontrolli või kommentaaride põhjal – selle keskmes on tööriistad, mis võimaldavad mudelit analüüsida, täiendada ja jagada nii, et kõik osapooled saaksid vajaliku info. Meie jaoks on kolm tööriista, mille kasutuseta ei möödu praktiliselt ükski tööpäev.

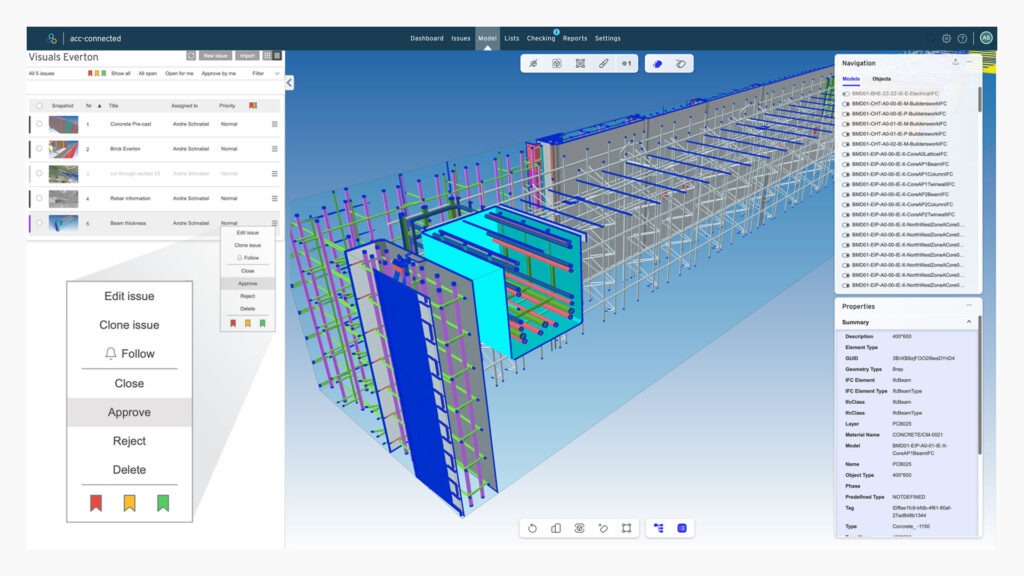

BIMcollab – kontroll, suhtlus ja koostöö ühes süsteemis

BIMcollab on meie keskne platvorm mudelite kontrollimiseks, tähelepanekute haldamiseks ja osapooltevahelise koostöö korraldamiseks. Kasutame nii ZOOMi (töölauarakendus) kui ka Cloudi (veebipõhine koostöökeskkond). Lisaks on olemas kiire veebivaatur, mis töötab ka telefonis – eriti kasulik tellijale või platsil olles.

Kuidas me seda kasutame:

• Loome erinevatest osades koondmudeli (nt arhitekt, ehituskonstruktsioon, ventilatsioon) ja teeme ristumis ning andmesisu kontrolle.
• Kasutame smart-view’sid, et visualiseerida näiteks kandekonstruktsioonid, puuduvad andmed või ebaloogilised klassifikatsioonid.
• Loome mahuväljavõtted, mida saab otse ZOOMis visuaalselt kontrollida.
• Logime tähelepanekud läbi issuede – igale isikule määrame vastutaja, tähtaeg ja selgituse.
• Cloudi kaudu saavad osapooled kommentaare näha ja mudelit vaadata ka ilma eraldi BIM-tarkvarata – töötab kiiresti ka telefonis.

💡 Tüüpiline töövoog: kontroll Zoomis → probleemid Cloudi → projekteerija näeb konkreetset kohta ja konteksti – kasvõi telefonist.

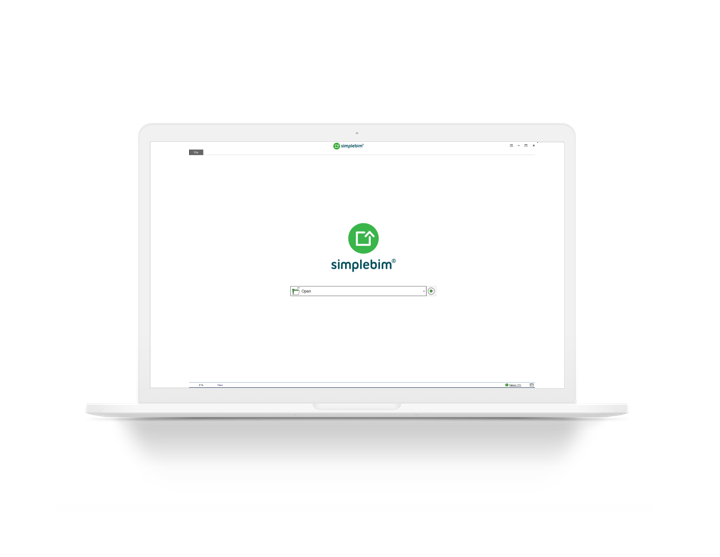

Simplebim – tööriist IFC andmete redigeerimiseks ja filtreerimiseks

Simplebim on tööriist, millega saame IFC mudeli sisu korrastada ja struktureerida vastavalt projekti vajadusele.

• Filtreerime ja puhastame mudelit (nt ainult kandekonstruktsioonid, korrus X või eemaldame üleliigsed elemendid).
• Täiendame andmeid – lisame puuduvad klassid, nimetused või tüübid.
• Kasutame derived object’e, et luua mudelisse uusi elemente (nt aknapaled, viimistluskihid).
• Lisame elementidele baasmahud.
• Standardiseerime andmed tellija nõuetele vastavaks.
• Automatiseerime töövooge templatega, et säästa aega korduvate ülesannete puhul.
• Teeme andmesisu loogikapõhist kontrolli – nt leiame objektid, millel puudub tüüp, nimetus või mõni muu oluline parameeter.

Autodeski ökosüsteem – algfailide töötlemine, mudeldamine

Kuigi meie töövoog põhineb IFC failidel, tuleb suur osa lähteinfost endiselt Autodeski tarkvaradest. Meie kasutuses on peamiselt Revit, AutoCAD ja Civil 3D.

Kuidas me neid kasutame:

• Revit – loome ise mudeleid, täiendame partneritelt saadud faile, viime need vastavusse ekspordinõuetega ja valmistame ette korrektse IFC ekspordi.
• AutoCAD – vaatame ja täiendame 2D jooniseid, skeeme ja märgiseid. Sageli vajalik vanemate projektiosade või detailsete sõlmede puhul.
• Civil 3D – koostame pinnamudeleid, loome profiile ja mahuhinnanguid maa-aladel ning infrastruktuuri osas.

Kokkuvõte

Kõik kolm täidavad väga erinevaid ülesandeid – aga üheskoos aitavad need meil tagada, et mudel ei jää ainult ilusaks 3D-ks, vaid muutub kasutatavaks ja kontrollitud töövahendiks.

BIMcollab – Mudelite kontroll, koostöö, probleemihaldus, visuaalsed vaated
Simplebim – IFC andmete redigeerimine, filtreerimine, visualiseerimine. IFC failide redigeerimise tööriist.
Autodesk – Modelleerimine, algfailide haldus, joonised.

Need ei ole ainsad tööriistad, mida me kasutame, kuid need on kolm, mille kasutuseta ei möödu meil praktiliselt ükski projektipäev.
