Mis on IFC-fail ja mida sellega teha saab?

Kui oled kuulnud BIM-ist, siis oled ilmselt kuulnud ka IFC-failidest. Aga mida see salapärane kolmene tähtlühend tegelikult tähendab? Miks seda vaja on ja mida sellise failiga üldse peale hakata?

IFC = hoone andmed ühes failis hoone 3D geomeetria + mudeli andmestik (hoone andmed ühes failis)

IFC (Industry Foundation Classes) on universaalne failiformaat, mida kasutatakse ehitusmudelite salvestamiseks ja jagamiseks. Selle suurim pluss: see ei sõltu konkreetsest tarkvarast. Kui näiteks Revit või Archicad on kinni oma formaadis, siis IFC-faili saab avada ja kasutada paljude erinevate programmidega. IFC-fail on nagu digitaalne “ehitusmudeli PDF” – kõik elemendid (seinad, talad, torud jne) on seal sees koos nendega seotud andmetega: materjalid, mahud, klassid, tähistused, korrused jpm.

Milleks IFC-faili vaja on?

IFC-d kasutatamise näited:

Erinevad projekteerijad teevad tööd erinevates tarkvarades, aga osamudelid tuleb teineteisega kokku viia.
Tellija tahab näha mudelit, aga tal pole Revitit või Archicadi.
BIM koordinaator peab tegema ristumiskontrolle, mahuanalüüsi või andmesisu kontrolli.
Tööde üleandmisel on nõue, et mudel peab olema universaalses formaadis (IFC), mitte autori tarkvaras.

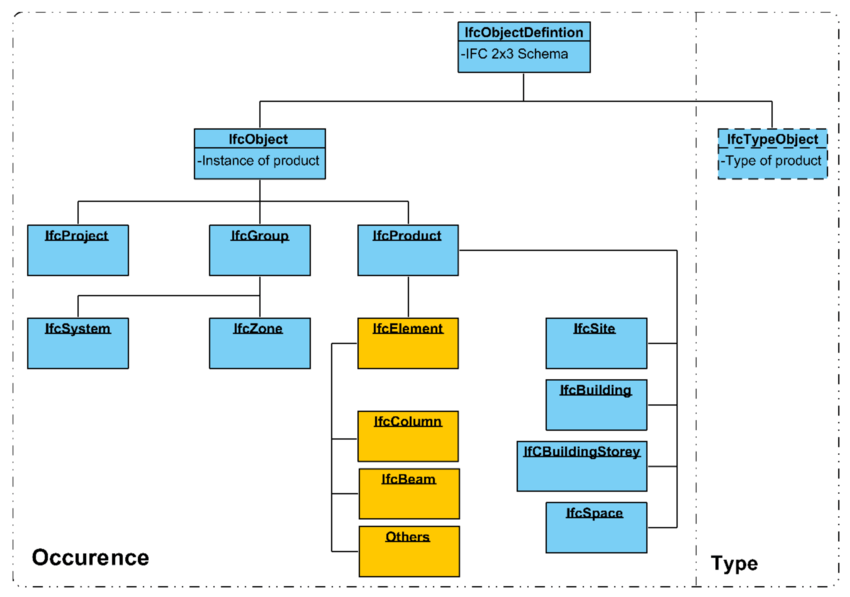

IFC-fail koosneb klassidest

Igal mudelis oleval objektil – olgu see sein, aken või toru – on klass (inglise keeles class), mis määrab tema tüübi ja tähenduse. Näiteks:

IfcWall – sein
IfcWindow – aken
IfcDoor – uks
IfcSlab – plaat (nt põrand või lagi)
IfcPipeSegment – toru
IfcSpace – ruum
IfcBuildingStorey – korrus

Pilt: https://www.researchgate.net

Need klassid on rahvusvaheliselt kokkulepitud ja võimaldavad seda, et ükskõik millise tarkvaraga sa IFC-faili avad – tarkvara teab, et IfcWall on sein ning saab seda korrektselt kuvada või kasutada mahuarvutustes.

⚠️ Kui klassid on valesti määratud (või üldse puudu), siis ei saa tarkvara objekti õigesti käsitleda. Näiteks IfcBuildingElementProxy ei ütle midagi – see on üldine “tundmatu element”.

Erinevad IFC versioonid – mida need tähendavad?

IFC-failil on ka versioon, mis määrab, milliseid funktsioone ja klassitüüpe see sisaldab. Kõige sagedamini kasutatakse tänapäeval kolme versiooni:

IFC2x3 – kõige levinum ja stabiilne versioon. Töötab peaaegu kõigis tarkvarades ja sobib enamikule projektidest. Eestis on see jätkuvalt peamine.
IFC4 – uuem ja täpsem versioon, mis toetab rohkem andmeliike ja keerukamaid seoseid. Aina rohkem kasutatakse ka Eestis, eriti arendajate ja riigihangete kontekstis.
IFC5 (tulekul) – arenduses olev järgmine versioon, mis peaks tooma kaasa parema infrastruktuuri ja ehitusprotsessi toe (nt sildade ja tee-ehituse jaoks).

💡 Soovitus: Kui pole kindel, millist versiooni kasutada, siis IFC2x3 on kõige turvalisem valik, eriti kui osapoolte tarkvara on erinev.

Millise tarkvaraga IFC-faili avada saab?

Kui sul on IFC-fail, aga BIM-tarkvara puudub, siis on sul väga head tasuta valikud:

BIMcollab ZOOM (Windows, Mac)

Avab mitu mudelit korraga

Saab teha ristumiskontrolle ja visualiseerida andmeid (nt ainult kandekonstruktsioonid)

Tasuta versiooniga saab vaadata, mõõta ja filtreerida

🔗www.bimcollab.com

BIMvision (ainult Windows)

Väga kerge ja kiire

Lihtne ja intuitiivne mõõtude võtmine

Saab lisada pluginaid, kui on vaja rohkem funktsioone

🔗 www.bimvision.eu

Solibri Anywhere

Hea kvaliteediga vaatur

Laialdane valik funktsioone

Lihtne kasutada, aga tasuta versioonis saab korraga avada ainult ühe mudeli

🔗 www.solibri.com

Kuidas tellijana või projekteerijana IFC-d paremini kasutada?

IFC-fail ei ole lihtsalt „midagi, mis eksporditakse mudelist“ – see on sild kogu projekti koostöö, kontrolli ja üleandmise vahel. Kui oled tellija või projekteerija, on sul võimalus oluliselt mõjutada, kas sellest failist on päriselt kasu või mitte.

Kui oled tellija: mida IFC puhul silmas pidada

✅ Sea ootused varakult – kirjelda lähteülesandes, milleks IFC-faili vaja läheb (nt mahuarvutus, visualiseerimine). Kui seda ei tee, eksporditakse mudel “lihtsalt igaks juhuks”, aga ilma eesmärgita.

✅ Küsi eelvaateid ja kontrolli sisu, mitte ainult pilti – palju faile näevad visuaalselt ilusad välja, aga ei sisalda loetavat andmestikku (nt puudub korrusetase, klass). Kasuta näiteks BIMcollab ZOOMi või küsi koordinaatorilt visualiseeritud väljavõtet.

✅ Testi, kas fail avab tööriistad, mida hiljem kasutatakse – kui su lõppsiht on Dalux või mõni muu FM-tarkvara, proovi fail enne sinna laadida.

✅ Telli kvaliteet, mitte ainult “fail” – mudelil peab olema kindel struktuur, kontrollitud andmestik ja reaalne kasutusväärtus – need ei teki automaatselt.

Kui oled projekteerija: kuidas teha paremat IFC eksporti

✅ Mõtle läbi eksport – ära tee seda vaikimisi seadistusega – paljud probleemid tekivad sellest, et Revit või Archicad ekspordib IFC vaikimisi üldiste sätetega. Kasuta mallifaili või koordinaatori soovitatud seadistusi.

✅ Kontrolli, et igal elemendil oleks klass, tüüp ja korrusetase.

✅ Lisa olulised andmeväljad (aga ainult vajalikud) – näiteks: nimetus, konstruktsioonitüüp, materjalid, mahud. Samas pole vaja igale seinale kirjutada 12 rida teksti, mida keegi ei kasuta.

✅ Tee testekspordid ja vaata tulemust tasuta vaaturiga – avades IFC näiteks BIMcollab ZOOMis või Simplebimis, saad ise näha, kas fail „hoiab vormi“ ja kas kõik on arusaadav.

Kui sa ise ei saa aru, mida eksporditud fail näitab – ei saa ka tellija.

Mida teha, kui IFC-fail ei tööta nii nagu vaja?

See on klassikaline mure. Saad failina justkui “mudeli”, aga seal pole andmeid, mahte ega isegi õigeid nimesid.

Miks?

Sageli eksporditakse IFC-failid projektist välja kiirustades või vaikeseadetega.
Puuduvad klassifikatsioonid, elementide nimed/tüübid, korrusetasemed, materjalid jne.
Andmestik ei vasta tellija BIM-nõuetele – ja nii ei saa mudelit päriselt kasutada.

Sellisel juhul tuleb IFC-faili kontrollida ja korrastada. Tavaliselt kasutame selleks tööriista nimega Simplebim.

Kokkuvõttes

IFC-fail ei ole lihtsalt mingi eksportfail, vaid see on kogu mudelipõhise koostöö alus. Hea IFC on loetav, struktureeritud ja sisukas – kehv IFC on lihtsalt 3D joonis, millele pole midagi peale hakata.

Kui Sinu projektis on BIM kasutusel, tasub alati küsida:

Kas mudeli eksport on tehtud läbimõeldult?
Kas IFC sisaldab ka tegelikke andmeid, mitte ainult geomeetriat?
Kuidas seda hiljem kasutada saab – kas töömaal, mahuhindamisel või üleandmisel?

Kui vastused jäävad ebaselgeks, tasub nõu pidada BIM spetsialistiga. Aitame TARCONis vajadusel nii IFC kontrolli, andmete korrastamise kui ka töövoo ülesehitusega.

📩 Soovid IFC failidest rohkem kasu saada? Võta julgelt ühendust info@tarcon.ee – vaatame koos üle, kas mudelil on sisu või ainult vorm.
